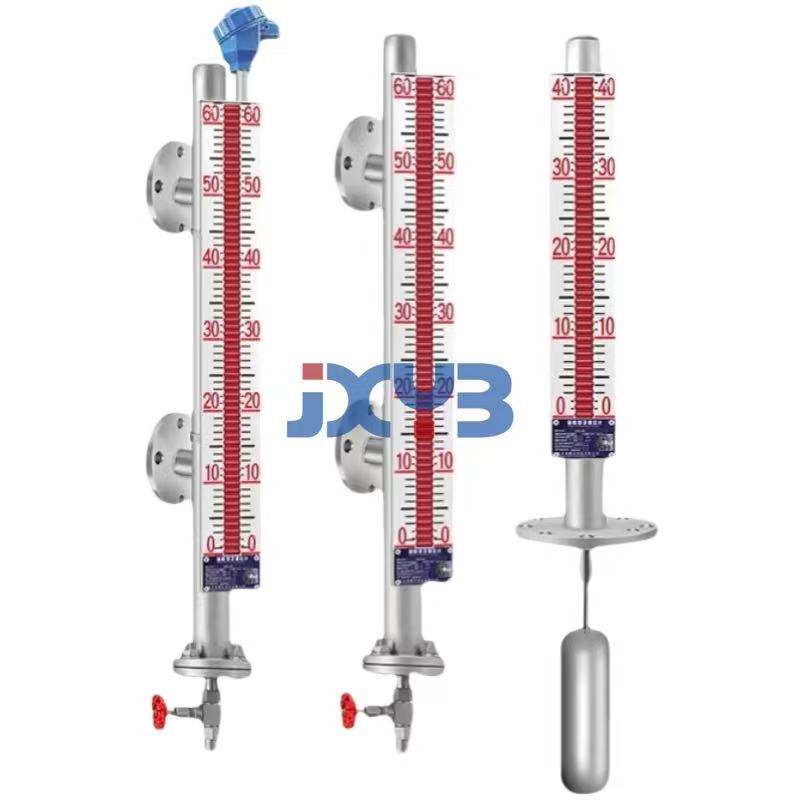

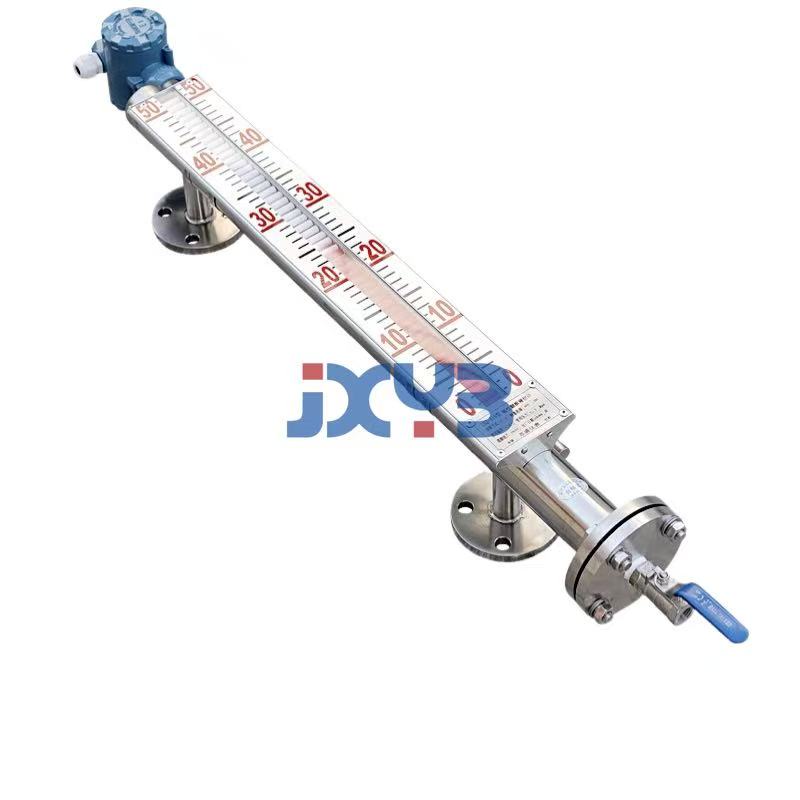

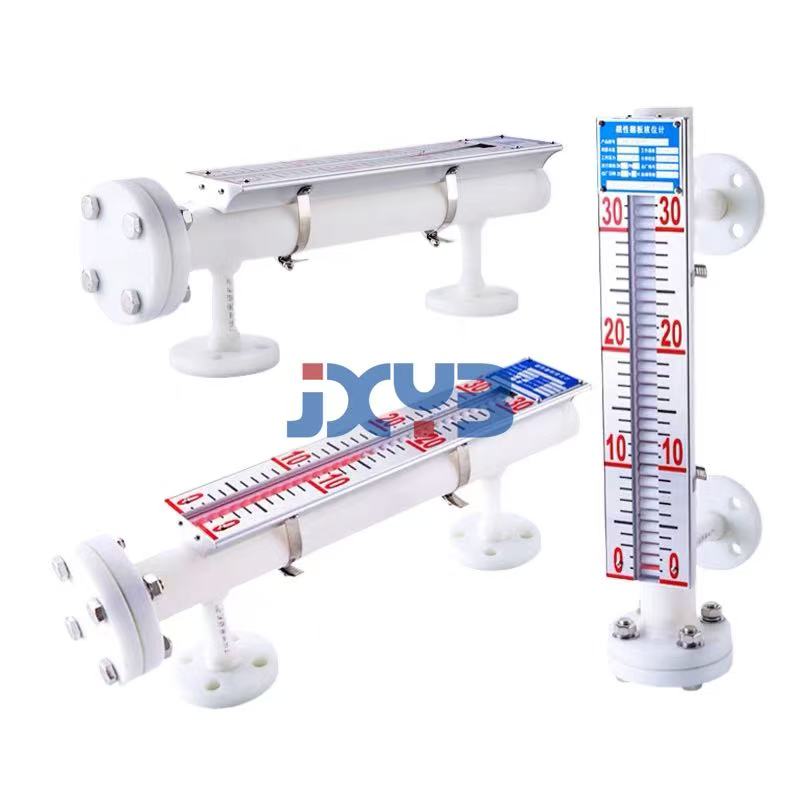

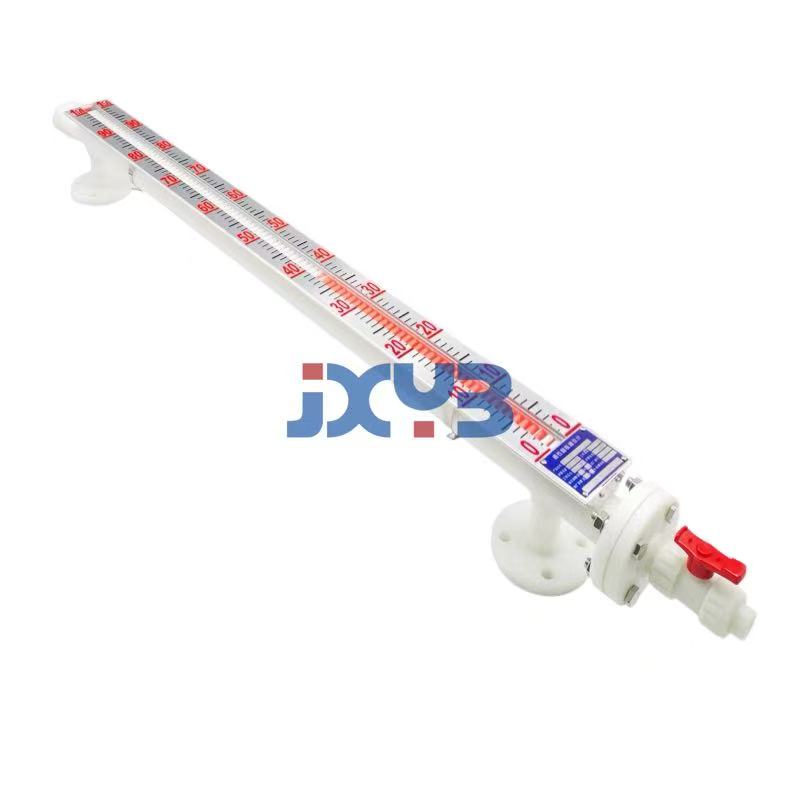

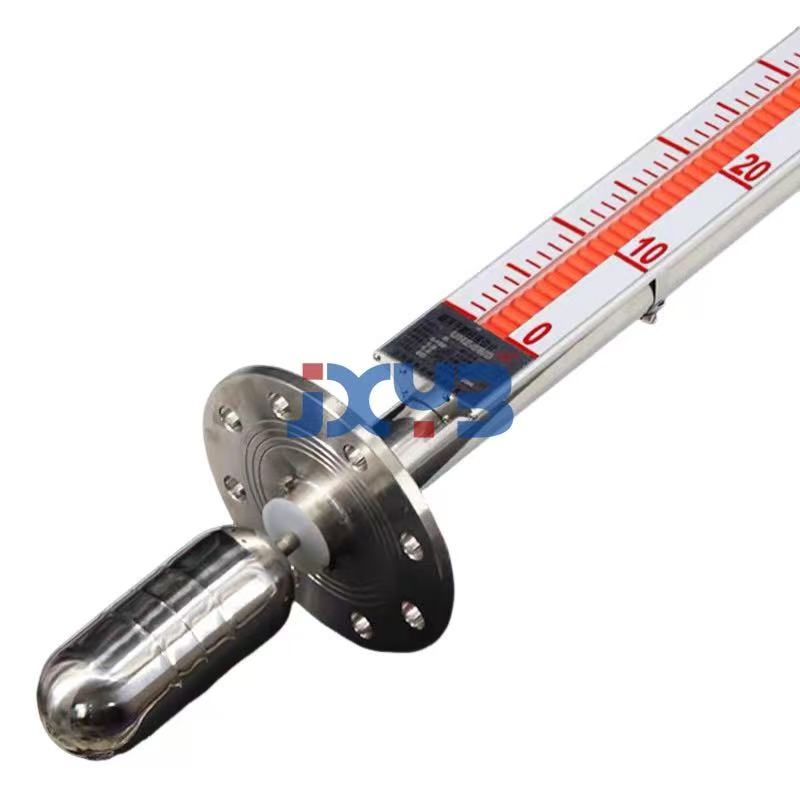

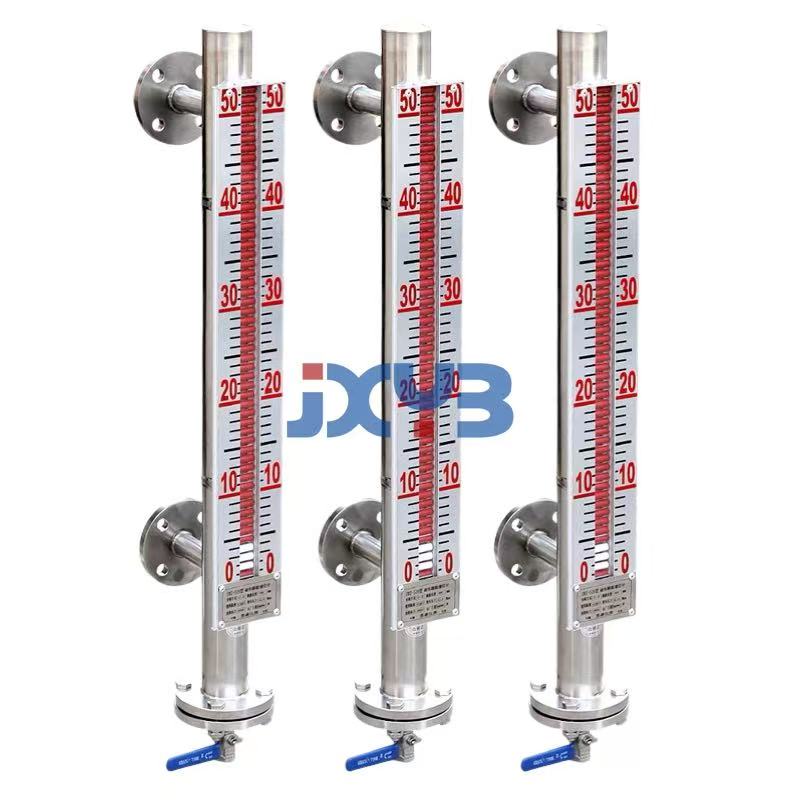

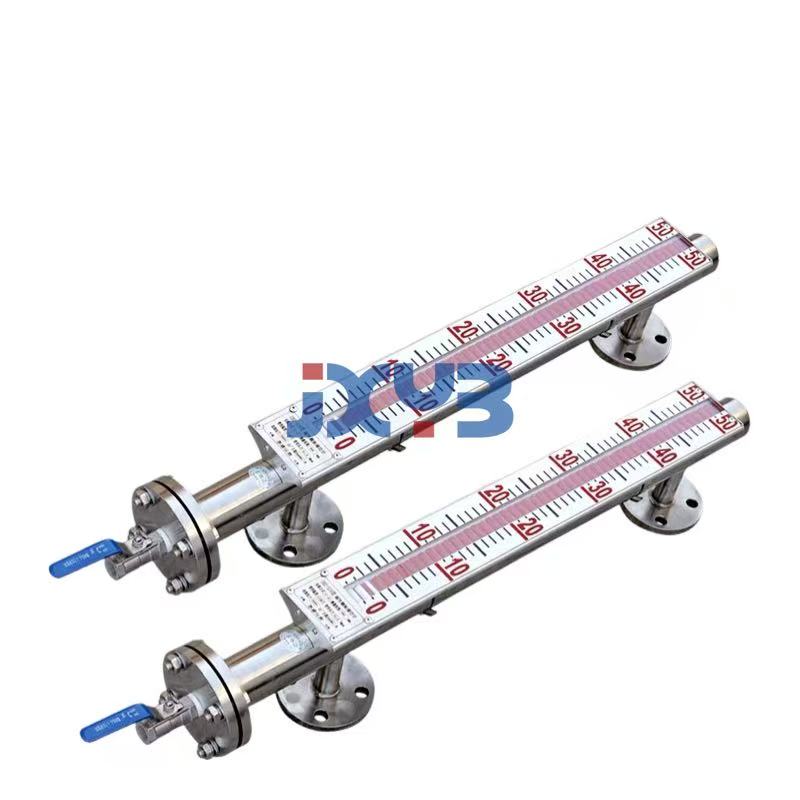

• 商品名称：磁翻板液位计
• 添加时间：2025-03-16 20:52:18
•
• 电 话：17821886588
  邮 箱：397779984@qq.com


该液位计适用于化工、石油等工业设备容器上做液位显示。 磁翻板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质须***是与钢、钢纸及石墨压环不起腐蚀作用的。 磁翻板液位计(玻璃管液位计) 标准 HG/T21584-95 类型 产品 1简介 2概述 3产品结构 4主要技术数据 5特点 6使用须知 7清洗与维护 8国家标准 本段简介 磁翻板液位计(玻璃管液位计)是根据国内外******产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。 该液位计适用于化工、石油等工业设备容器上做液位显示。 UG-1、UG-2系列玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质须***是与钢、钢纸及石墨压环不起腐蚀作用的。 本段产品结构 仪表的上下阀装有法兰接头，与容器连接构成连通器，由玻璃管内直接指示容器内的液位。 结构形式为"普通型"-D"保温型"-W两种，保温型装有加热或冷却装置。该装置加热时可用蒸汽，蒸汽压力不大于0.6MPa，冷却时可用循环水，这样可以调节介质的流动性能，保温套接管尺寸为G1/4内螺纹。 在上下阀内装有钢球，当玻璃因意外事故破坏时，钢球在容器内压力的作用下自动密封，防止容器内的介质继续外流。 在仪表上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗 此产品结构与V锥流量计(孔板流量计)有相似之处 玻璃管液位计 折叠编辑本段主要技术数据 主要技术数据 1、工作压力: ≤1.0MPa 2、工作温度: ≤200℃ 3、针型阀的自动关闭压力: ≥0.2MPa 4、玻璃管的耐热急变温差为:180℃ 5、仪表的规格按安装中心距L制定的: L:500、600、800、1000、1100、1200、1400、1700、2000mm 外形尺寸图本段特点 ●读数清晰、直观、可靠。 ●结构简单、维修方便。 ●经久耐用。 本段使用须知 UG1UG2玻璃管液位计的使用须知 本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。 为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。 HG5-227-80玻璃管液位计的是使用须知 保证自密封作用，容器内介质压力应大于0.2MPa。 在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。 清洗与维护 1、使用中的液位计定期检查。清洗玻璃内外壁污垢，使液体显示清晰。 2、为了保证片动密超过计划作用，容器内的介质压力应大于0.2MPa,在打开上下阀时，阀杆退出转数不小于4 转(使钢球封门时，不致于碰到阀杆的顶端。) 3、容器上与本玻璃管液位计连接的两法兰端面应保证在同一垂直平面内，否则在液位计安装后使阀门挠曲，以致玻璃管折断
