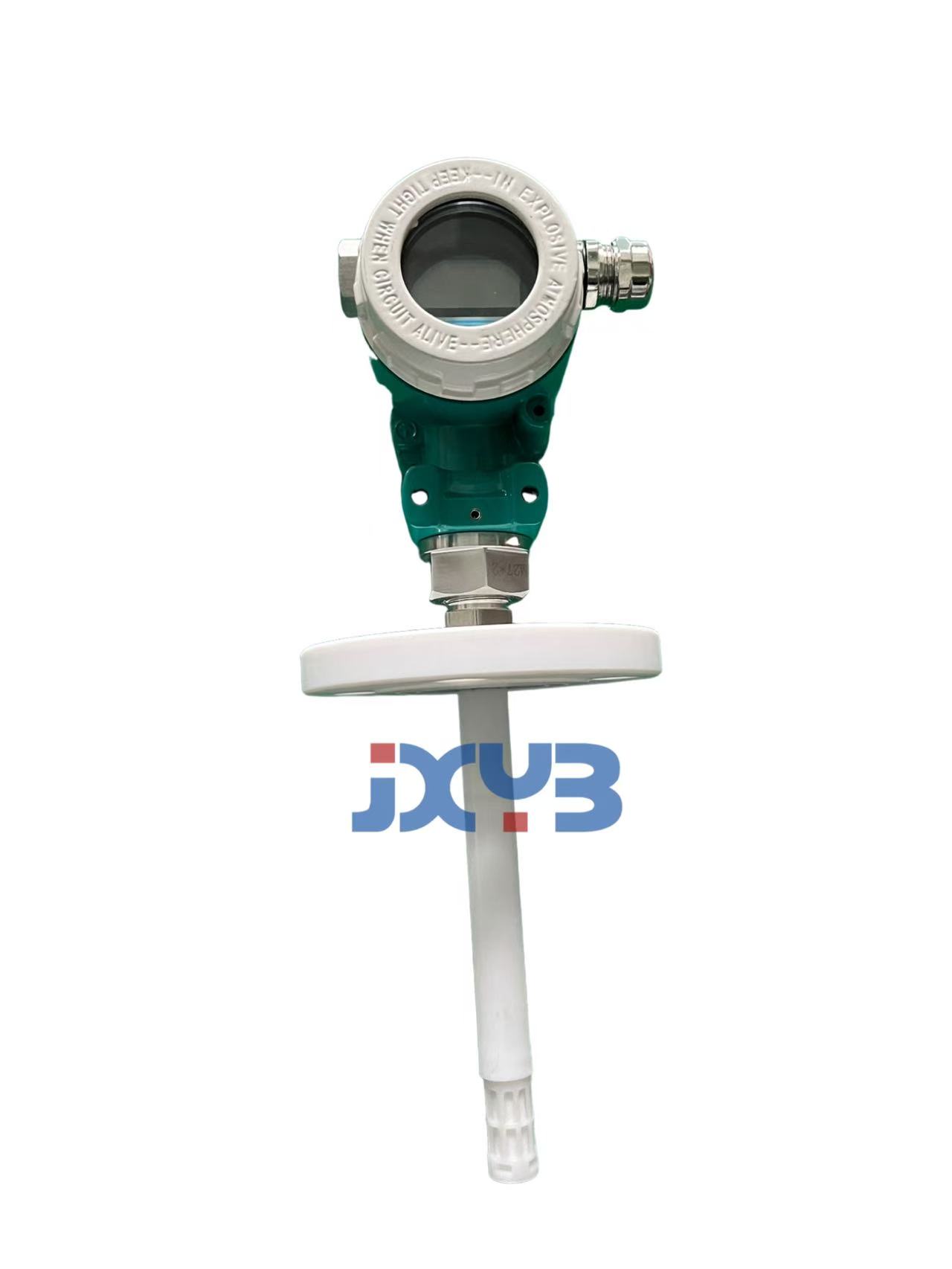

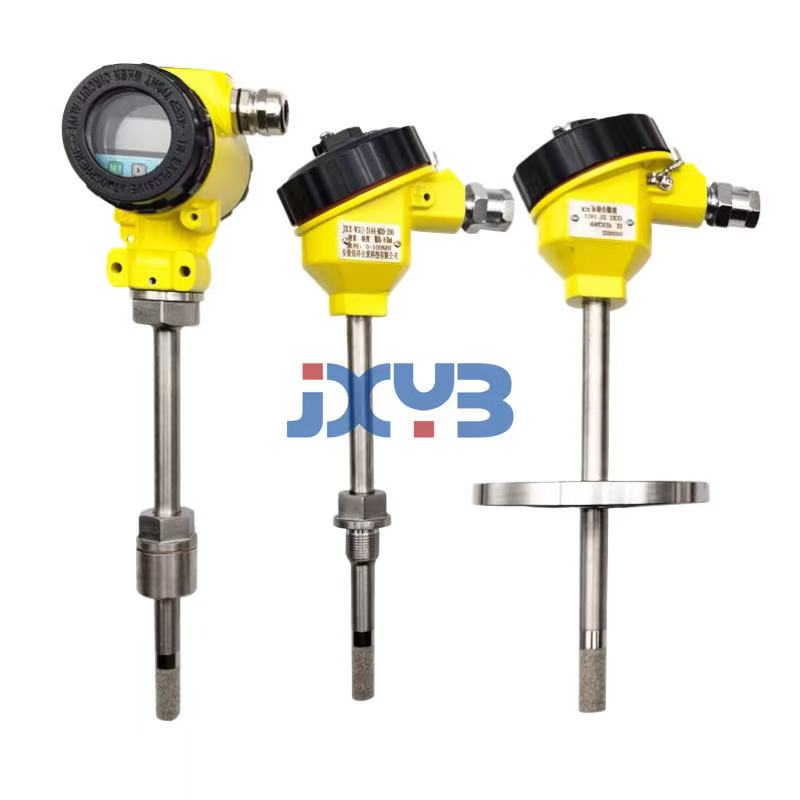

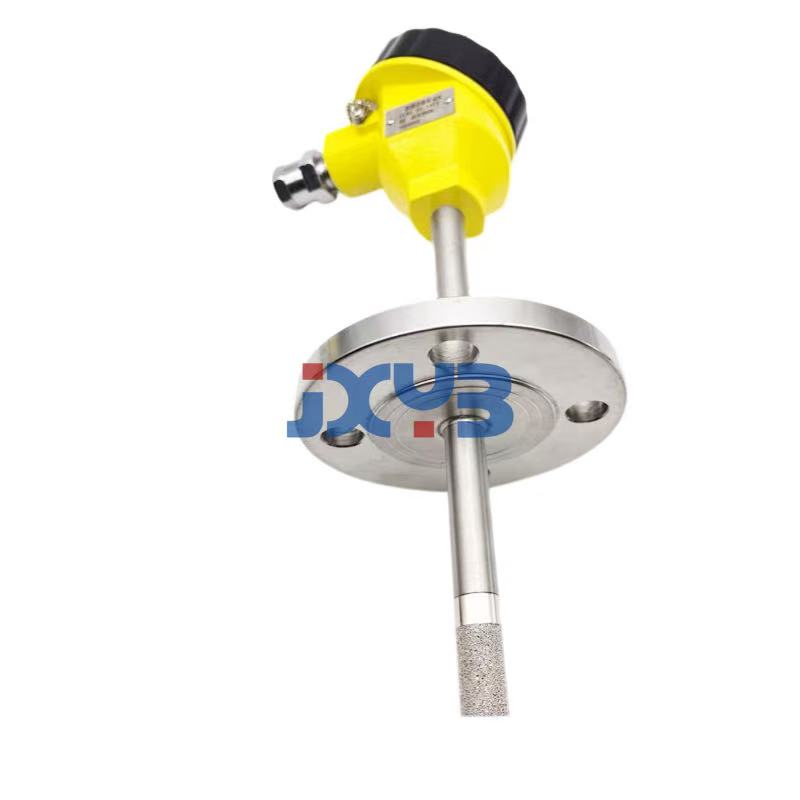

- 商品名称：管道用湿度计（4-20mA/RS485)
- 添加时间：2025-03-02 20:34:14
- 电 话：17821886588
邮 箱：397779984@qq.com
一、概述 本公司生产的一体化现场智能仪表是一种超小型、性能优良、高精度的测量表。具有数 字显示，体积小，重量轻、使用安装方便的特点，将控制对象的温度、压力、液位等参数变 成电信号。可直接安装在接线盒内，与现场传感元件构成一体化结构。这样不仅节省了补偿 导线和电缆，而且减少了信号传递失真和干扰，从而获的了高精度的测量结果。通常和显示 仪表、记录仪表、电子计算机等配套使用，输出 4-20mADC 或者 485 信号。
二、特点 LED 显示，按键设修改量程，无需重新标定。 输出 RS485 信号或者 4-20mA，精度高、免维护。 节省导线及安装仪表费用。 带三键操作更方便，数据由单片机处理，稳定性高。 具有防反接、防浪涌、防震、防潮、防热、防有害气体的功能。 适用范围广，可应用于化工、冶金、石油、电力、环保、水处理、制药、食品等自动化 行业。
三、技术指标 供电电压 ：24VDC±10%。 其它供电电压定制。 输 出 ：RS485 输出 或 4-20mA 输出。 传输协议 ：MODBUS 协议 量程和零位：数字化可调 ‘ 启动时间 ：2 秒以内 环境温度 ：-40 到 100℃ 显示方式 ：LED 环境湿度 ：5%-95%，无结露 振 动 ：≤10g，f≤55Hz，振幅≤0.5mm 接 地 :在电磁干扰大的地区，应将变送器和电缆屏蔽层良好接地 精 度 ：±2％，±3％ 电气接口 ：M20×1.5
四、操作说明(仅带显示有此部分) 长按 SET（B1）键进入 PASS 菜单，输入密码，短按 SET（B1）保存回到 PASS，密 码正确进入子菜单；短按 SET（B1）选择需要修改的菜单。按 B2（←）、或者 B3（↑）， 修改位闪烁；按 B2（←）移动闪烁位，按 B3（↑）修改闪烁位的数据。修改好了短按 SET（B1）确定保存，光标位停止闪烁。则保存成功。 在修改菜单中长按 SET（B1）退出，返回待机模式。 菜单（密码 30） 菜单名 说明 数值范围 参数描述 dp 显示湿度小数点 0-2 显示小数点位置 PS 湿度偏移 -1999～9999 湿度值=原始值*K1+PS K1 湿度系数 -1999～9999 湿度值=原始值*K1+PS OLL 湿度变送量程下限 -1999～9999 湿度变送量程 OHH 湿度变送量程上限 -1999～9999 湿度变送量程
五、接线方式 OUT-接仪表工作电源 24V 负，OUT+接仪表工作电源 24V 正 六、传输协议（modbus rtu） 见附件，通讯协议部分。 特别主意： 1、使用前，请仔细阅读说明书。 2、接入正确的电源，防止损坏仪表。 3、我们按照要求出厂，如果不是很理解请不要操作仪表。 4、请确认特殊定制的参数，防止带来不必要的麻烦
