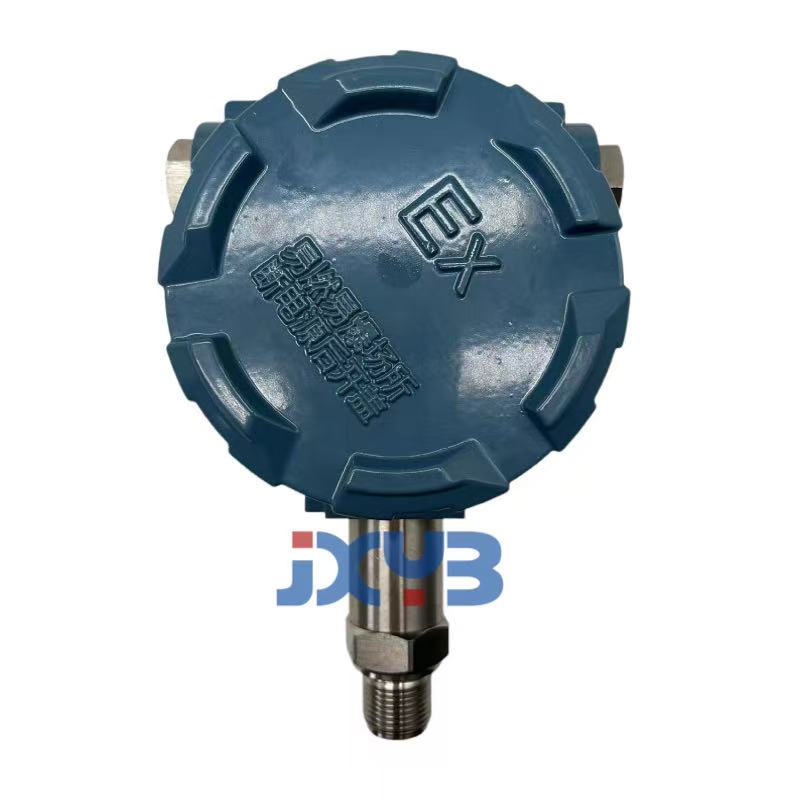

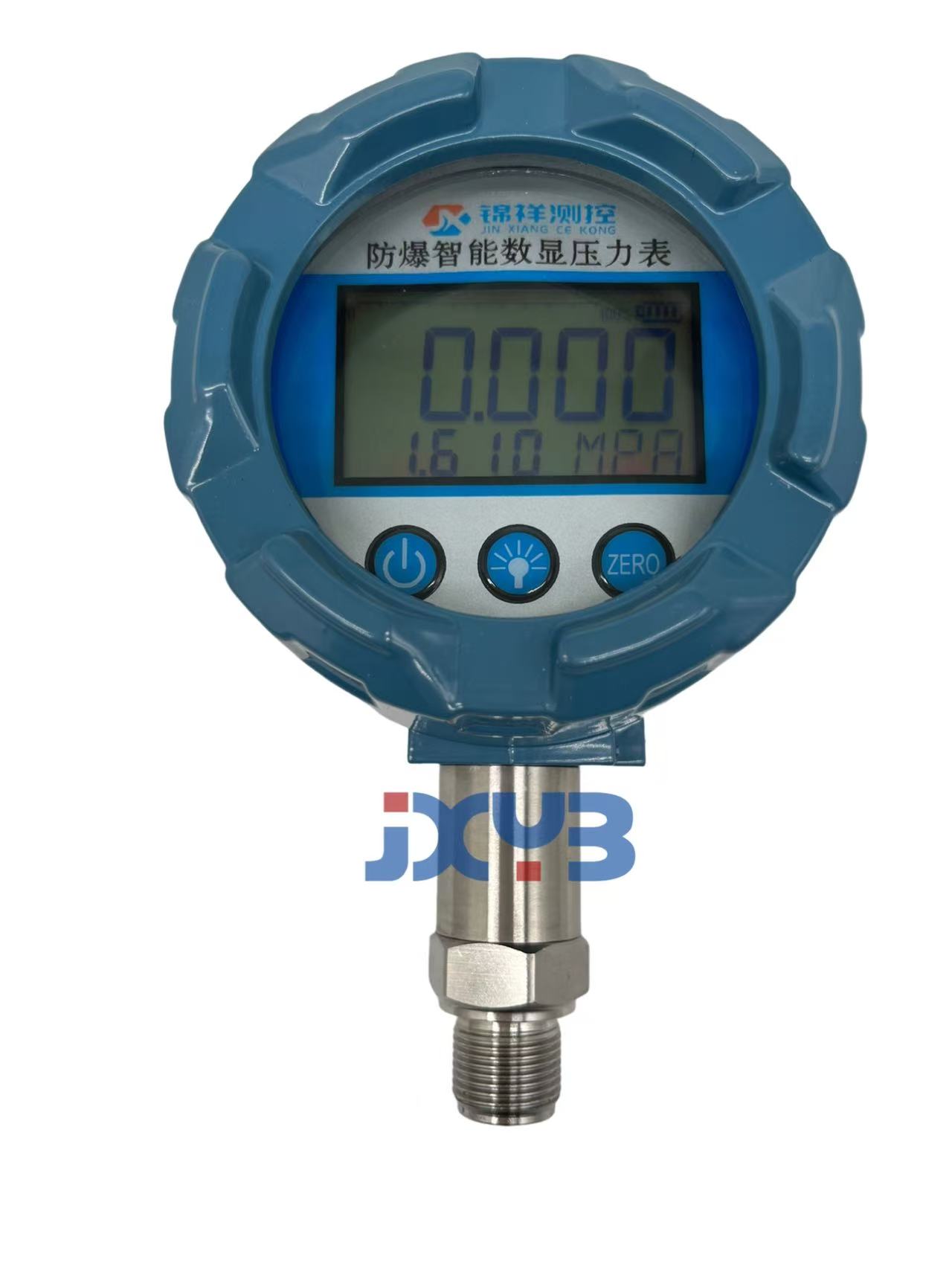

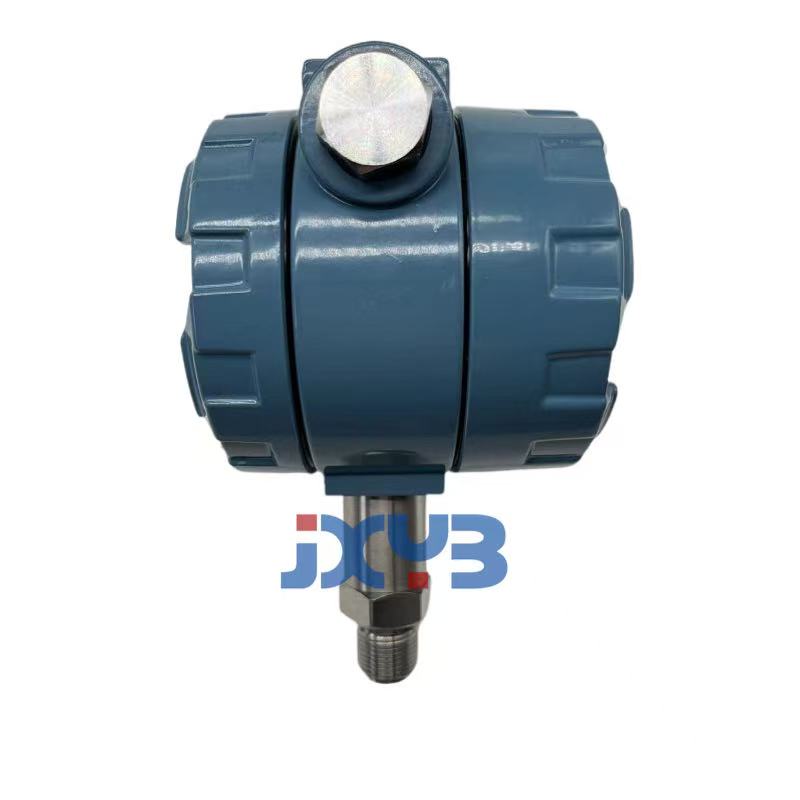

• 商品名称：防爆数显压力表（9V电池）
• 添加时间：2025-02-25 21:35:13
•
• 电 话：17821886588
  邮 箱：397779984@qq.com


主要技术指标 测量范围：-100～0～100kPa 0～0.1～60MPa 准 确 度：±1、0.5%FS 采样时间：1-5秒 显 示：5位LCD 供电电池：9V/2Ah工业锂电池1节，连续使用≥5年 环境条件：温度：-20~50℃　湿 度：90%RH过载能力：200%FS 连接螺纹：M20×1.5或按用户要求定做 结构 壳体材质：1C18Ni9Ti 面 板：玻璃+内PVC面膜 引压管材质：1C18Ni9Ti 数字压力表的特点◆ 微功耗、准确度高、 高清晰度数字液晶显示 ； ◆ 体积小、易操作、便于现场校验及精密压力测量时使用； ◆ 智能校准、线性修复、两秒钟磁笔感应调零 ◆ 液晶显示具有动态压力值 显示功能，直观显示压力百分比 ◆ 压力单位 : mmH2O mmHg psi kPa MPa Pa mbar bar 多达十种压力单位 ( 可选 ) ◆ 可显示在线压力测量动态变化曲线，峰值记录功能 ( 可选 )

使用说明 1． 本仪表适用于测量无爆炸危险、不结晶、不凝固的无腐蚀或弱腐蚀作用的液体、气体或蒸汽的压力。 2． 仪表的显示部分应避免强光照射，否则会影响液晶屏的寿命。 3． 稳定压力下，本仪表可超过测量上限值10%以内使用，但长期超量程使用可能会造成传感器损坏，因此，建议使用时以测量上限值的3/4为宜。 4． 故障现象与排除 故障现象 排除方法 屏幕无显示 更换电池

电池供电数显压力表调试说明书

版本：VR1.0

技术部

二零二四年六月

一、主要特点：

l 双屏显示，显示内容清晰易读

l 主屏5位实时压力显示

l 副屏可选***大值，***小值，峰值，环境温度显示

l 图形化压力百分比与电池电量显示

l 过压闪烁提示，防止仪表过压损坏

l 白色背光,便于夜间查看

l 10种压力单位转换，国际通用

l 采集速率30秒/次 至 100次/秒可选，适用面更广

l 自动关机功能有效延长电池寿命

二、技术参数

三、 接线图:       传感器与电源接线图（线路板正面）

传感器恒流供电跳线短接图（线路板背面）

传感器恒压供电跳线短接图（线路板背面）

四、功能设置

4.1  按键功能说明

“”开关机键即 “S1”键 功能描述：

² 测量模式下短按为开，关机功能

² 测量模式下长按3秒进入设置模式

² 设置模式下短按为使能参数修改，被修改参数闪烁，再次短按确认参数修改，被修改参数停止闪烁。

“”背光开关键即 “S2”键 功能描述：

² 测量模式下短按为背光开，关功能

² 测量模式下长按3秒为快捷单位切换功能

² 设置模式下为设置参数移位与减一功能，长按时连续移位或减一

“”清零键即 “S3”键 功能描述：

² 测量模式下短按为清除峰值，***大值，***小值清除功能，当副屏显示环境温度时，此键短按功能无效。

² 测量模式下长按3秒为压力零点显示清零功能

² 设置模式下为设置参数加一功能，长按时连续移位加一

注：为便于设置能的描述，三个按键均以其编号“S1”“S2”“S3”命名。

4.2  设置框图

4.3 菜单列表：

² 普通用户菜单：

LoCK：密码输入菜单，可设范围(19999～99999)，副屏提示符“PIN”,普同用户密码为“00001”；高级用户密码为“00016”；工厂生产密码为“00066”；输入密码错误时将自动返回测量模式

OFFT：自动关机时间，可设范围(0～15)，“0”为不关机，副屏提示符“ON”,

      “1~15”副屏提示符为“MiN”,表示时间单位为分钟

LigHt：背光开启时间，可设范围(0～4)，“0”为关闭背光，副屏提示符“OFF”；

       “5，10，15，30”，副屏提示符“SEC”，表示背光开启时间单位为秒，“1~3”副屏提示符“MiN”， 表示时间单位为分钟；“4”副屏提示符“ON”，表示背光常开

² 高级用户菜单：

Unit：用户单位设置，可设范围(0～10)，副屏提示符为各个单位，“10”为不显示单位，其中“KgF”表示压力单位“kgf/cm2”； “MMH”表示压力单位“mmH2O”； “MH2”表示压力单位“mH2O”；

SUdP：副屏显示模式，可设范围(0～3)，“0”副屏提示符“PK”表示副屏显示测量的峰值；“1”副屏提示符“LOW”表示副屏显示测量***小值；

“2”副屏提示符“HIG”表示副屏显示测量***大值；“3”副屏提示符“℃”表示副屏显示环境温度

SPEEd：采集速率设置，可设范围: 30秒/次,  15秒/次,  10秒/次,

(1～5)秒/次, 2次/秒, 4次/秒, 8次/秒, 16次/秒,  32次/秒,  66次/秒, 100次/秒；副屏提示符“t/S”表示“次/秒”；副屏提示符“S/t”表示“秒/次”

SCALE：***小分显示辨率，可设范围(1～9)，副屏提示符为工厂标定时的压力单位，设置此参数后，主屏显示值的***末位将按照此设置值变化

rESEt：恢复工厂设置，可设范围(0～1)，“0” 副屏提示符“NO”表示不进行恢复工厂；“1” 副屏提示符“yES”表示进行恢复工厂；此功能只有在“-End-”菜单退出并保存时才会被执行

oFFSt：副屏温度修正，可设范围(-10.0℃～10.0℃)，当副屏显示的温度值与实际温度有误差时可通过此菜单进行修正

² 工厂校准菜单：

dAtE：生产编号，可设范围(00000～99999)

-Ut-：工厂校准单位，设置范围同用户单位设置

dot：工厂校准小数点位置，可设范围(0～4)，副屏提示符为工厂校准单位

diS-L：零位显示值，可设范围(-19999～99999)，提示符为工厂校准单位

diS-H：满度显示值，可设范围(-19999～99999)，提示符为工厂校准单位

-SP-: 传感器激励方式选择, 可设范围(0～1), “0” 副屏提示符“-I-”传感器恒流激励；“1” 副屏提示符“-U-”传感器恒压激励；此菜单的值应与线路板短接方式保持一致

-Sn-：传感器输入信号放大倍数选择，可设范围（0～32），副屏提示符“PGA”由于电路全部采用微处理器控制，应根据传感器的信号大小选择合适的放大倍数，线路板默认值为“16”倍

AdC-L：传感器零位信号采集值，可设范围（0x80001H～0x1ffffH）, 副屏提示符“A/d”,按下“S2”或“S3”键开始采集时，提示符“A/d”会闪烁提示正在采集，主屏显示采集的原始AD值，此时应给传感器施加零位压力，待数据稳定后按下“S1”键确认。注意：当传感器采集值超出采集范围时，主屏会闪烁提示，此时应当减小“-Sn-”菜单的放大倍数，或检查传感器接线是否良好。

AdC-H：传感器零位信号采集值，可设范围（0x80001H～0x1ffffH）, 副屏提示符“A/d”,按下“S2”或“S3”键开始采集时，提示符“A/d”会闪烁提示正在采集，主屏显示采集的原始AD值，此时应给传感器施加满度压力，待数据稳定后按下“S1”键确认。注意：当传感器采集值超出采集范围时，主屏会闪烁提示，此时应当减小“-Sn-”菜单的放大倍数，或检查传感器接线是否良好。

LinE：线性修正值，可设范围(-1999～9999)，副屏提示符为工厂校准单位，

 给传感器施加约1/2量程的压力，查看显示压力值与实际所加压力值的差异，实际值减去显示压力值的差值即为线性修正值，注意有正负区分。

ZErO：零点屏蔽值，可设范围（0～10），副屏提示符“%”,如果不希望显示零点漂移值，则可通过此菜单在满量程的1%内屏蔽显示值，使其在屏蔽范围内总显示零点值，注：1个字代表千分之一。

dSAL：显示限幅开关,可设范围（0～1），“1” 副屏提示符“yES”表示打开超量程提示功能，当显示压力值大于量程的125%或低于量程的25%时显示会闪烁提示，；“0” 副屏提示符“NO”表示关闭此功能。

五、错误代码

如果因使用不当或仪表内部出现故障时，仪表会显示故障码，各故障码含义如下：

bAt-L---电池电量过低，应及时更换电池

bAt-H---电池电量过高，检查供电电压或线路板电量检查电量故障

ErrEP---EEPROM数据校验出错，可能原因是强烈的电磁干扰或者某个器件故障。应断电后重新上电，或者进入高级用户菜单恢复工厂设置。

若以上故障码出现，经排查检测重新上电如仍旧无法正常工作，请与我公司联系。

压力增加数值无变化 取出电池，等待30秒后，重新安装 字体为非数值 液晶损坏，返厂维修 数值明显不准确 传感器损坏，返厂维修 精度改变 返厂重新校准
