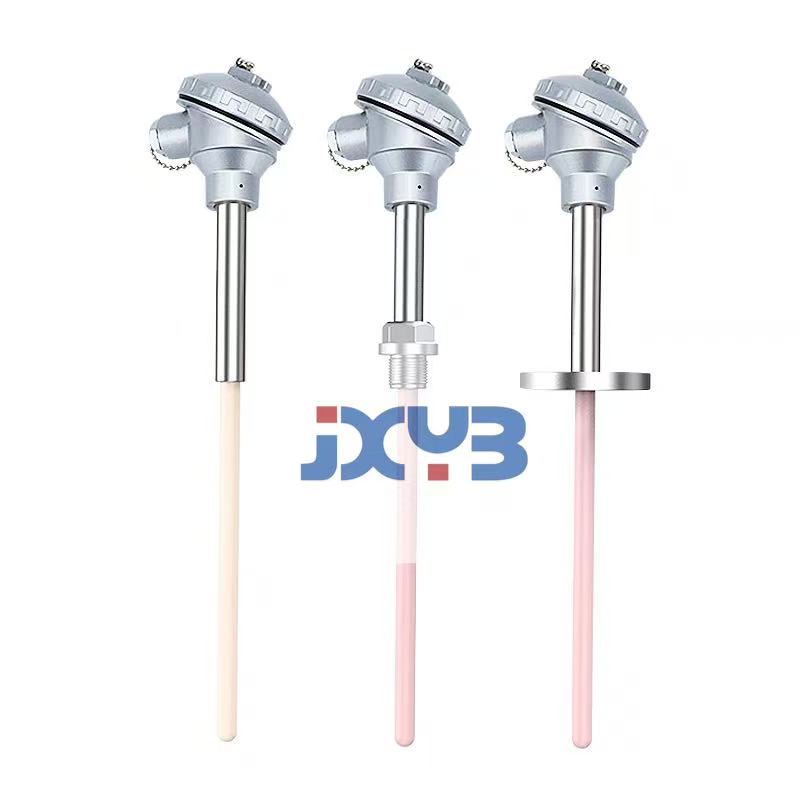

- 商品名称：铂铑热电偶（高温传感器）
- 添加时间：2025-02-24 14:58:12
- 电 话：17821886588
邮 箱：397779984@qq.com
应用-
WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成
使用安装要求-
是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表(二次仪表)转换成被测介质的温度。 热电偶的安装方式有：主 要固定方式有螺纹连接、法兰连接和焊接，其适用场合和要求不同，主要根据压力、温度等参数来定。那么我们在安装和使用时应该注意哪些方面呢？今天笔者将为大家一一讲述 。 1、在使用热电偶补偿导线时须***注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。 2、当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。 3、按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。 4、热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，须***使热电偶逆着流速方向安装，而且充分与气体接触。 5、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门 6、依据中间导体定律，在热电偶实际测温应用中，常采用热端焊接、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统
使用温度-
的使用温度为-200~1300℃。铂铑热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜，不受短程有序化影响等优点,其综合性能优于K型热电偶,是一种很有发展前途的热电偶.N型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中。 故不能用EN和TN来替换。铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。铂铑热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。 铂铑热电偶含铑为10%，含铂为90%，负极(SN)为纯铂，故俗称单铂铑热电偶。该热电偶长期***高使用温度为1300℃，短期***高使用温度为1600℃。S型热电偶在热电偶系列中具有准确度***高，稳定性***好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于铂铑热电偶具有优良的综合性能，符合国际使用温标的铂铑热电偶，长期以来曾作为国际温标的内插仪器。
选型-
铂铑热电偶 型 号 分 度 号 测温范围℃ 保 护 管 材 料 热响应时间 规 格 d L x l WRP-130 WRP2-130 S 0-1300 高铝质 < 150S Φ16 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 WRP-131 WRP2-131 < 360S Φ25 WRQ-130 WRQ2-130 R 0-1300 < 150S Φ16 WRQ-131 WRQ2-131 < 360S Φ25 WRR-130 WRR2-130 B 0-1600 刚玉管 < 150S Φ16 WRR-131 WRR2-131 < 360S Φ25
