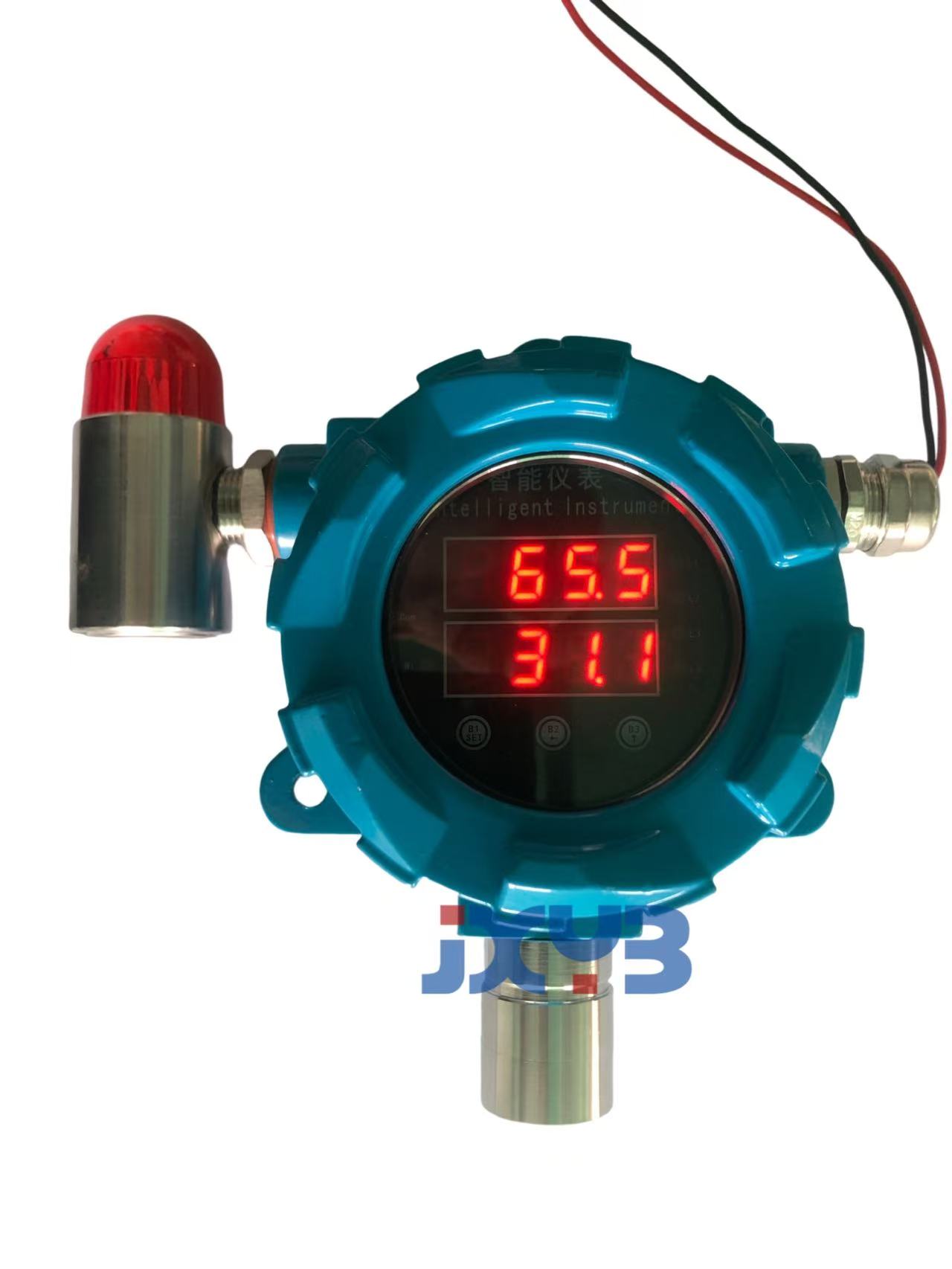

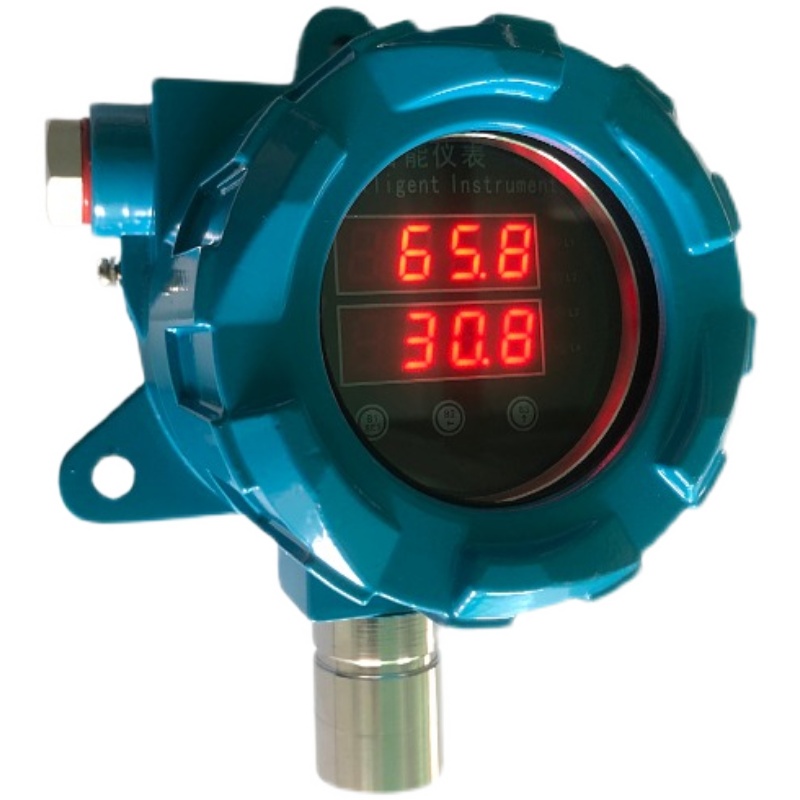

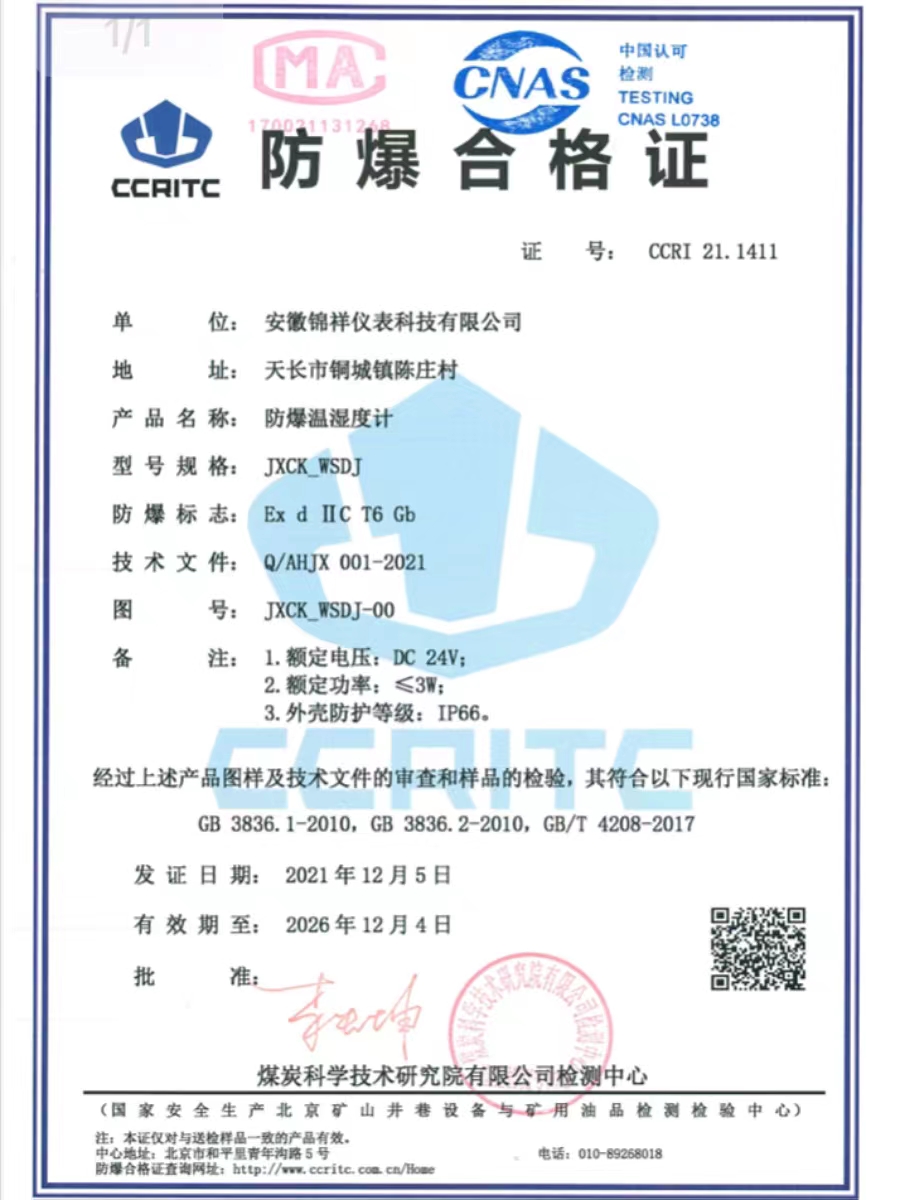

• 商品名称：防爆型温湿度传感器(4-20mA/RS485)
• 添加时间：2022-06-22 11:55:23
•
• 电 话：17821886588
  邮 箱：397779984@qq.com


一、概述 本公司生产的一体化现场智能仪表是一种超小型、性能优良、高精度的测量表。具有带 数字显示，体积小，重量轻、使用安装方便的特点，将控制对象的温度、压力、液位等参数 变成电信号。可直接安装在接线盒内，与现场传感元件构成一体化结构。这样不仅节省了补 偿导线和电缆，而且减少了信号传递失真和干扰，从而获的了高精度的测量结果。 通常和显示仪表、记录仪表、电子计算机等配套使用，输出 4-20mADC 或者 485 信号。

 二、特点  LED 显示，按键设修改量程，无需重新标定。  输出 RS485 信号或者 4-20mA，精度高、免维护。  节省导线及安装仪表费用。  带三键操作更方便，数据由单片机处理，稳定性高。  具有防反接、防浪涌、防震、防潮、防热、防有害气体的功能。  适用范围广，可应用于化工、冶金、石油、电力、环保、水处理、制药、食品等自动化 行业。

 三、技术指标  供电电压 ：24VDC±10%。 其它供电电压定制。  输 出 ：RS485 输出 或 4-20mA 输出。  传输协议 ：MODBUS 协议  量程和零位：数字化可调 ‘  启动时间 ：2 秒以内  环境温度 ：0 到 60℃  显示方式 ：LED  环境湿度 ：5%-95%，无结露  振 动 ：≤10g，f≤55Hz，振幅≤0.5mm  接 地 :在电磁干扰大的地区，应将变送器和电缆屏蔽层良好接地  精 度 ：±0.2％，±0.5％  线 性 ：±0.2% ，±0.5％  电气接口 ：M20×1.5 

 四、操作说明(仅带显示有此部分) 长按 SET（B1）键进入 PASS 菜单，输入密码，短按 SET（B1）保存回到 PASS，密 码正确进入子菜单；短按 SET（B1）选择需要修改的菜单。按 B2（←）、或者 B3（↑）， 修改位闪烁；按 B2（←）移动闪烁位，按 B3（↑）修改闪烁位的数据。修改好了短按 SET（B1）确定保存，光标位停止闪烁。则保存成功。 在修改菜单中长按 SET（B1）退出，返回待机模式。 INP 菜单（密码 555） 菜单名 说明 数值范围 参数描述 K1 湿度系数 -1999～9999 湿度值=原始值*K1+PS1 PS1 湿度偏移 -1999～9999 湿度值=原始值*K1+PS1 K2 温度系数 -1999～9999 温度值=原始值*K2+PS2 PS2 温度偏移 1~9000 温度值=原始值*K2+PS2 OLL1 温度变送量程下限 -1999～9999 温度变送量程 OLH1 温度变送量程上限 -1999～9999 温度变送量程 OLL2 湿度变送量程下限 -1999～9998 湿度变送量程 OLH2 湿度变送量程上限 -1998～9999 湿度变送量程 （表一） 报警菜单（密码 100） 菜单名 说明 数值范围 参数描述 PAL1 报警类型 1～2 1 上限 2 下限 AL1 报警值 -1999～9999 报警设定值 HAL1 回差值 0～9000 回差值 D1 报警延时 10～9000 单位 ms 2~4 通道类推 报警描述：12 为湿度报警，，34 位温度报警 上限报警(测量值高于报警值触发报警) 当（ 测量值 ≥ AL X） 时报警 当 [测量值 < （AL X - HAL X）]时报警解除 下限报警(测量值低于报警值触发报警) 当（ 测量值 ≤ AL X） 时报警 当 [测量值 >（AL X + HAL X）]时报警解除 通讯菜单（密码 300） 菜单名 说明 数值范围 参数描述 LCK 备用 ADD 地址 1-245 设备地址 BAD 波特率 2-5 波特率：2-4800,3-9600， 4-19200,5-38400 ACK 备用 DLA 备用

五、接线方式 V-接仪表工作电源 24V 负，V+接仪表工作电源 24V 正 G 接仪表温度输出 4-20mA 负，mA1 接仪表温度输出 4-20mA 正 G 接仪表湿度输出 4-20mA 负，mA2 接仪表湿度输出 4-20mA 正 A+接 485 通讯 A，B-接 485 通讯负 1,2,3,4 为开关量继电器输出 六、传输协议（modbus rtu） 见附件，通讯协议部分

 特别主意： 1、使用前，请仔细阅读说明书。 2、接入正确的电源，防止损坏仪表。 3、我们按照要求出厂，如果不是很理解请不要操作仪表。 4、请确认特殊定制的参数，防止带来不必要的麻烦。

                                                                             通 讯 协 议

- 智能仪表--仪表通讯协议 一、 概述 本通讯协议采用标准Modbus协议，所用的传输模式为RTU模式。Modbus协议是一种主-从式协议。 任何时刻只有一个设备能够在线路上进行发送。由主站管理信息交换，且只有它能发起。它会相继对从站进行 轮询。除非被主站批准，否则任何从站都不能发送消息。从站之间不能进行直接通信。 协议帧中不包含任何消息报头字节或消息字节结束符。 它的定义如下： 从站地址 请求代码 数据 CRC16 从站地址：- 地址须***在1到247之间。 - 每个地址在网络设备环境中须******一。 数据 ： 以二进制代码传输。 CRC16 ： 循环冗余校验参数。 当间隔时间长于或等于3.5字符时，即作为检测到帧结束。 1、通讯口设置 通讯方式 异步串行通讯接口，如 RS-485 波特率 4800、9600、19200bps（可由设定仪表参数相互更改，默认 9600） 2、字节数据格式 . 一位起始位 . 八位数据位 . 一位停止位 . 无校验 1 * * * * * * * * 1 1 位起始位 8 位数据位 1 位停止位 3、仪表通讯帧格式 下表给出由本公司数显仪工作在从机模式时的的Modbus功能，并规定其限值。 从站编号：本机仪表地址，地址须***在1到247之间，且同一总线上各仪表地址不可重复。 地址为0时用于广播功能，且此时只有写功能有效。单字节。 功能代码：“读”和“写”功能是从主站角度定义的。单字节。 功能代码 Modbus名 功能名 广播 一次连续的N的***大值 3 (0x03) Read Holding Registers 读N个寄存器值 NO 6 06 (0x10) Write Single Register 写1个寄存器值 首寄存器地址：要读取的第一个内部寄存器的地址。双字节。每个内部寄存器的值数据为双字 节。 寄存器数：要读取或修改的内部寄存器个数。双字节。 读取的字节数：被读取的内部寄存器的数据的字节总数。单字节。 CRC16：循环冗余校验参数。 智能仪表--仪表通讯协议 1) 读N个输出字：功能3 注意： Hi = 高位字节，Lo = 低位字节。 此功能可被用于读取参数，而无论类型如何。 主站请求 从站编号 0x03 首寄存器地址 寄存器数 CRC16 Hi Lo Hi Lo Lo Hi 1 字节 1 字节 2 字节 2 字节 2 字节 从站响应 从站编号 0x03 读取的字节 数 首寄存器数值 …… 末寄存器数值 CRC16 Hi Lo Hi Lo Lo Hi 1字节 1字节 1字节 2 字节 2 字节 2 字节 例1：使用功能3读取从站1上的1个字（地址0003H,见附表） 主站请求 0x01 0x03 0x00 0x03 0x00 0x01 0x74 0x0A 1 字节 1 字节 2 字节 2 字节 2 字节 从站响应 0x01 0x03 0x02 0x00 0x11 0x78 0x48 1字节 1字节 1字节 2字节 2字节 2) 异常响应 当从站不能执行发送给它的请求时，它将返回一个异常响应。 异常响应的格式： 从站地址 响应代码 错误代码 CRC16 Lo Hi 1字节 1字节 1字节 2 字节 响应代码：请求的功能代码 + 0x80（***高位被置为1）。(读取：为0x83 ；写为0x90) 错误代码： 1 = 请求中需访问寄存器地址不在寄存器地址范围内。 2 = 数据超***大值。（整形起始地址+***大值 11 ） 4 = 数据超过数据的量程。 智能仪表--仪表通讯协议 仪表内部参数对应地址表（范围：0--27）： 编 号 参数符号 参 数 名 称 寄存器 地 址 数据类 型 类型 数 值 范 围 1 备用 备用 0x0000 0 2 字节 无符号 只读 备用 2 备用 备用 0x0001 1 2 字节 无符号 读/写 备用 3 备用 备用 0x0002 2 2 字节 无符号 读/写 备用 4 K1 湿度系数 0x0003 3 2 字节 无符号 读/写 1000 对应 1.000 5 PS1 湿度偏移 0x0004 4 2 字节 无符号 读/写 6 K2 温度系数 0x0005 5 2 字节 无符号 读/写 1000 对应 1.000 7 PS2 温度偏移 0x0006 6 2 字节 有符号 读/写 8 OLL1 湿度变送量程下限 0x0007 7 2 字节 有符号 读/写 9 OLH1 湿度变送量程上限 0x0008 8 2 字节 有符号 读/写 10 OLL2 温度变送量程下限 0x0009 9 2 字节 有符号 读/写 11 OLH2 温度变送量程上限 0x000A 10 2 字节 有符号 读/写 12 备用 备用 0x000B 11 2 字节 有符号 读/写 13 ADD 地址 0x000C 12 2 字节 有符号 读/写 14 BAD 波特率 0x000D 13 2 字节 有符号 读/写 2:4800 3:9600 4:19200 15 备用 备用 0x000E 14 2 字节 有符号 读/写 16 备用 备用 0x000F 15 2 字节 有符号 读/写 17 备用 备用 0x0010 16 2 字节 有符号 读/写 18 PAL1 报警类型 1 0x0011 17 2 字节 有符号 读/写 19 AL1 报警值 1 0x0012 18 2 字节 有符号 读/写 20 HAL1 回差值 1 0x0013 19 2 字节 有符号 读/写 21 D1 报警延时 1 0x0014 20 2 字节 有符号 读/写 22 PAL2 报警类型 2 0x0015 21 2 字节 有符号 读/写 23 AL2 报警值 2 0x0016 22 2 字节 有符号 读/写 24 HAL2 回差值 2 0x0017 23 2 字节 有符号 读/写 25 D2 报警延时 2 0x0018 24 2 字节 有符号 读/写 智能仪表--仪表通讯协议 26 PAL3 报警类型 3 0x0019 25 2 字节 有符号 读/写 27 AL3 报警值 3 0x001A 26 2 字节 有符号 读/写 28 HAL3 回差值 3 0x001B 27 2 字节 有符号 读/写 29 D3 报警延时 3 0x001C 28 2 字节 有符号 读/写 30 PAL4 报警类型 4 0x001D 29 2 字节 有符号 读/写 31 AL4 报警值 4 0x001E 30 2 字节 有符号 读/写 32 HAL4 回差值 4 0x001F 31 2 字节 有符号 读/写 33 D4 报警延时 4 0x0020 32 2 字节 有符号 读/写 34 湿度值 湿度测量值 0x0021 33 2 字节有符号 只读 = K1*原值 +PS1 35 温度值 温度测量值 0x0022 34 2 字节有符号 只读 = K2*原值 +PS2 36 报警 1 报警 1 状态 0x0023 35 2 字节 无符号 只读 1 有报警 0 无报警 37 报警 2 报警 2 状态 0x0024 36 2 字节 无符号 只读 1 有报警 0 无报警 38 报警 3 报警 3 状态 0x0025 37 2 字节 无符号 只读 1 有报警 0 无报警 39 报警 4 报警 4 状态 0x0026 38 2 字节 无符号 只读 1 有报警 0 无报警 地址上排为 16 进制，下排为 10 进制；0x00 21= 33 提示：获取测量值命令，地址为 1 的命令码 01 03 00 00 00 21 85 D2 出厂默认地址 1；波特率 9600 协议格式 1，N，8 配置参数用 06 指令写，如果不清楚不建议修改~~防止改废仪表~~ 本协议支持组态王，力控，PLC，触摸屏等； 如碰到连接问题请咨询设备、软件厂家~~
